產品概述

UDM-20系列浮球式液位變送器適用于工業和民用建筑水塔、水箱、集水坑和工業污水處理等部門。廣泛應用于煉油、化工、冶金、電力、造紙、食品及工業污水處理等部門。

本系列能適應于各種液體介質：水、油、堿、酸、污水等導電及非導電液位。液位假液位懸浮物對測量無影響。隔爆型與安全型變送器還可用于易爆場合。

本系列產品結構簡單、安裝方便、工作可靠，可現場就地顯示，并能輸出標準電流信號，傳輸距離達2公里。配用本公司XMT系列通用顯示表，可實現三線、二線接法，顯示儀有指針式、數字式、光柱式三種，后兩種可同時顯示液位的百分比高度和絕對值高度。具有上、下限、上上限、下下限，繼電器觸點信號輸出，供用作危險液位報警，巡檢和控制用，深受用戶和設計單位歡迎。

技術參數指標

1、測量范圍0—0.5m~0—6m（4m以上選用靜壓式為宜）

2、變送器精度±1.5%（H≥1.0m時）±2.5%（H＜1m時＝

3、測量介質溫度-20~125℃

4、測量介質壓力0~600Kpa（特殊訂貨不超過2.5MPa）

5、測量介質比重：0.68 粘度：0.05Pa/S

6、使用環境條件：溫度-10~55℃，濕度≤95%，無強烈震動。

7、負載電阻

8、防爆特征：隔爆型dⅡBT4,本安型i aⅡCT4。

工作原理

UDM-20系列浮球式液位變送器由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件等組成。

磁性浮球比重小于0.5，可漂于液面之上并沿測量導管上移動。導管內裝測量元件，在外磁場作用下產生正比于液位變化的電阻信號，強電子單元轉換成4-20mA或其它標準信號輸出。工藝設計中電子單元采用大明公司模塊電路、防潮、抗震、耐酸霉腐蝕。電路內設恒流反饋電路，供電電壓由14V-45V變化或負載電阻0-750歐變化（4-20mA）時，誤差不大于0.5%。內部保護電路故障時輸出最大電流不超過28mA能可靠保護電源和二次表不被損壞。

安裝注意事項

控制器在安裝時應注意避免彎曲和顛震，以防損壞內部信號點，較長時尤其要注意，超出4m時為運輸方便，需用戶現場裝配；先將導桿連接起來用瞬間粘合劑粘結，再將信號芯子固定住，經檢驗均正常后方可安裝

四氟塑料涂層是為防止腐蝕而設，安裝時要小心。不要碰破劃傷四氟，以免丟失防腐效果。

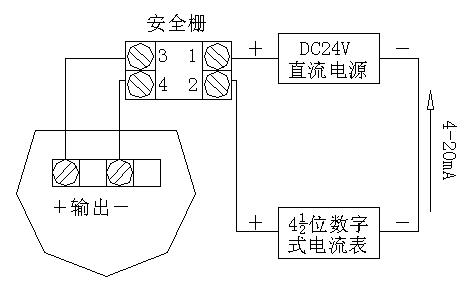

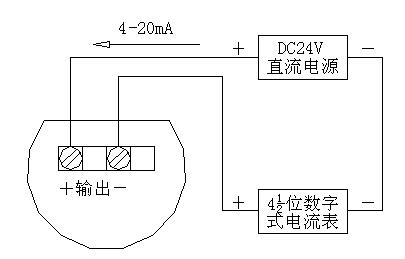

浮球液位計變送器在系統測量中的接線

UDM-20系列變送器有很廣泛的配套性，可與各種接收電流電壓信號的二次儀表連接使用，應用見圖四、圖五

二線制變送器與XDM-10液位批示控制儀配接，可省掉外部24V電源

浮球液位計變送器的現場安裝

1．變送器應根據具體使用條件，參照安裝圖例，選擇合理的安裝方式。安裝時應由兩人或兩人以上合作完成。較長的測量導桿安裝時應尤其注意避免彎曲和顛震，以防損壞內部測量元件，對于防腐型變送器應保護聚四氟乙烯涂層不被刺破劃傷，以免失去防腐蝕適用，縮短儀表使用壽命。

2．隔爆型變送器應按下列規定配線使用，以保護應有的防爆性能。

3．傳感器至指示儀輸電纜應選擇φ7.5~8.5mm的三芯橡塑料護套電纜,導線總電阻要求≤500歐;

4 . 電纜應通過匯線槽或保護管敷設,且不存在拉力;

5 . 接線點應采用接線片型式,相應線頭及電纜切割處應整齊完好
