工業在線pH變送器操作手冊
點擊下載：
PHG工業在線酸度變送器
PHG系列兩線制工業酸度變送器，由高阻抗電子轉換單元與玻璃電極傳感器組合成一體化測量、顯示、變送儀表，可以在線連續檢測水溶液的酸、堿度，適用于化工、煉油、造紙、制糖、冶金、發電、制藥及其它工業部門的生產過程或污水處理過程的連續檢測與控制。
主要特點：
測量系統采用“集成體酸度傳感器”和“薄膜鹽橋裝置”兩項專利（專利號90224017．X、ZL932017533）及充壓式pH傳感器（專利號、ZL201220505838.2、ZL201220505803.9、ZL201230543362.7、ZL201220504924.1、ZL201220505765.7）在內腔大于100kPa的彈性壓力推動下，使內參比的溶液艱難地從微孔鹽橋中滲出，其正向滲出持續20個月以上。使測量探頭工作可靠性大大提高。
采用高位式參比溶液槽，可有效避免介質反滲污染參比液，基準電位穩定，漂移小。
電子轉換單元為模塊化結構，高阻穩定，抗震防潮，故障率低，在兩線制為基型的基礎上，增加電源模塊即可制成四線制變送器。
技術指標:
殼體材料：PPS
量程范圍：0-14PH
測量精度：±0.1PH
輸出信號負載電阻：4-20mA 0-600Ω
電源電壓：二線制DC24V（13～48V）
參比電極內阻：≤10KΩ
溫度補償范圍：0～100℃
測量介質溫度：0～130℃
定位調節范圍：7PH≥±2PH
斜率調整范圍：12PH≥±2PH
溫補電阻：Pt1000（可訂制Pt100）
接線說明:

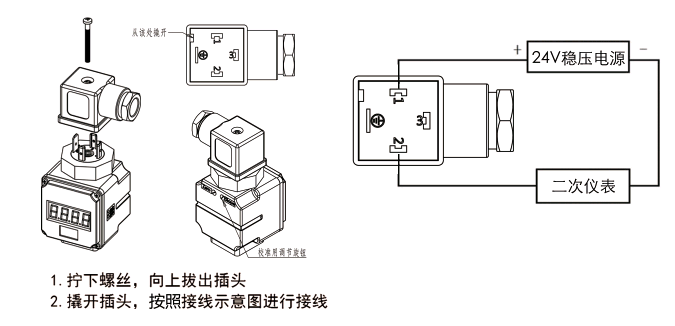

霍斯曼插頭式的接線方法：

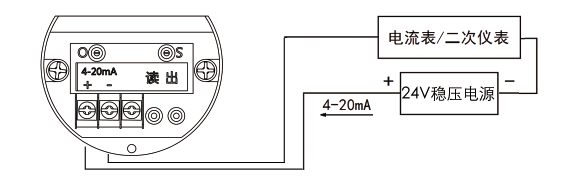

鋁防爆接線盒式的接線方法：
安裝說明及注意事項:
1、儀表開箱后應檢查有無破損、滲漏和松動現象（玻璃電極外圍的參比鹽橋允許有返鹽結晶現象）
2、安裝時請避免因外力碰撞而損壞儀表及探頭。
3、螺紋式安裝的產品，請用扳手?jǐn)Q動導桿或主體上的六方處緊固或擰松螺紋，而不要直接用手?jǐn)Q動接線盒進行安裝。
4、請確保使用時探頭能夠浸入待測溶液中。
5、變送器接線后，請仔細檢查無誤后再通電。（要區分開24V供電與220V供電！）
6、接線完畢檢查無誤后，務必接線盒端蓋及壓線螺絲擰緊，確保接線盒密封良好。(受潮嚴重時,將導致輸出不正常)。應保證進線低于出線螺絲。室外安裝建議加防護罩，以免天氣因素影響測量質量。
7、變送器接好線,先檢查玻璃電極測量球泡內有無積存氣泡。因運輸過程中會導致玻璃電極測量球泡內積存氣泡，導致輸出值出現異常。發現有氣泡時應將傳感器直立，用手輕敲探頭部分或握緊導桿輕甩幾下，直至測量球泡內看不到氣泡。此時將探頭放在清潔水中，通電觀察顯示值應在7PH左右，稍加一點酸顯示值偏低（或在標準液PH4中數值應接近）則基本正常，這時不要急于調整，浸泡24小時以上，使不平衡電位減少并穩定后再校驗。
8、儀表應視被測介質情況定期檢驗，介質狀況較好時可每半年檢驗一次，結垢、污染嚴重時應一個月甚至一兩個星期檢驗清洗一次，即使有自動清洗裝置時也應經常檢查。
9、帶有壓力補償裝置的變送器，接線盒下端為參比溶液高位槽，通過鹽橋結構與被測溶液相通，會有微量損耗，當參比溶液下降較多時應進行補充一般半年到一年需補充一次，應注意壓力指示值不能低于介質壓力，以防反滲污染參比電極，可定期充氣加壓。
10、玻璃電極是易耗品，使用周期為一年左右，電極使用時間與被測介質的水體情況及清洗保養是否充分有很大關系，若被測介質情況惡劣或清洗不好，將會大大降低電極的使用壽命，因此，玻璃測量電極不在保修范圍內。
11、帶長電纜連接的pH電極，當電纜長度大于20米時將減慢pH測量的響應速度。
校準說明:
變送器在出廠前已經校準，不宜隨意變動電氣校準設定值。如需進行現場校準，可按照下列步驟進行。校準前，請預先準備好pH6.86,4.01/9.18標定液。
校準方法:
采用標準緩沖溶液來檢驗。

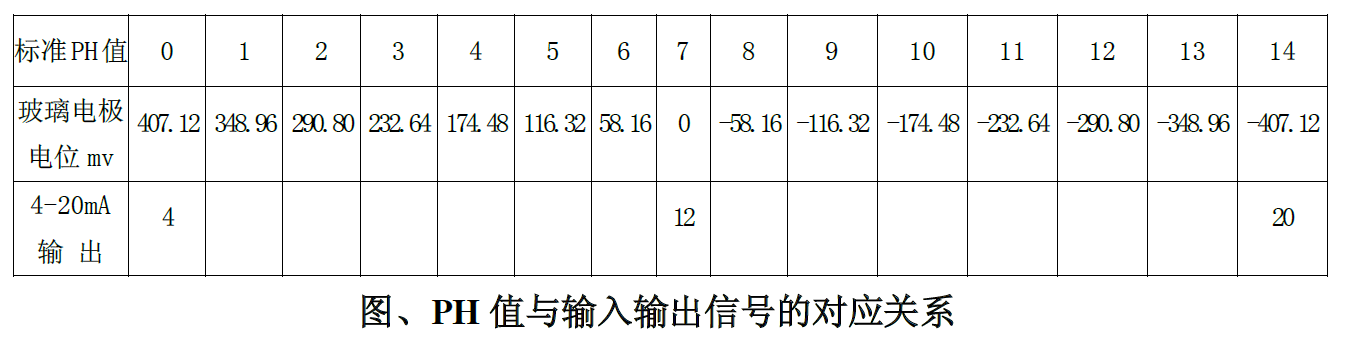

先用PH6.86的標準溶液校準中性點（PH7附近），變送器輸出應為11.83mA，誤差通過調整“定位（O）”電位器消除。再用PH4.01標準溶液檢驗酸性點，變送器輸出為4.01×1.142+4=8.58mA誤差通過調整“斜率（S）”電位器消除。最后將變送器探頭放在PH9.18的標準溶液中,變送器輸出應為9.18×1.142+4=14.48mA，其示值與標準之間的差就是儀表誤差。
檢驗時請注意，在一種溶液測試完畢再測另一種溶液時，必須用與待測溶液PH值相同的溶液清洗探頭，否則將引入很大的檢驗誤差。
注意事項:
玻璃電極敏感膜位置請勿用手摸或者用紙擦拭。
平時常用的PH電極，短期內放在PH4.00緩沖溶液中或浸泡在自來水中即可。長期存放，用3mol氯化鉀液浸泡。
檢查接線端子處是否干燥，如有油污，請用無水酒精擦拭，吹干后使用。
電極使用時間較長，出現測量誤差時，須配合儀表進行標定，重新校正。
配件和備件
此產品包括：
? 帶傳感器的變送器1只；
? 說明書一份；
pH緩沖劑 兩套
? 安裝附件（選配）
質量保證
本產品提供一年質保，從交貨日期算起。產品保修不包括使用不當造成的損害。如果需要維修，請將產品寄回并承擔運費。發貨時需要良好的包裝，以避免運輸工程中造成的損壞。
