  UDM-30系列液位變送器采用高性能的硅壓阻式進口芯體，三道密封工藝，密封嚴謹可靠，特點是壓力越強密封效果越好，使其在較深的液體中性能穩定；電路采用信號隔離放大，截頻干擾設計，抗干擾能力強，具有防雷擊，過壓保護，限流保護，抗沖擊，防腐等設計,性能可靠。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。

一 、主要技術參數

測量介質： 各種液體（對不銹鋼材質沒有腐蝕性的介質）

測量范圍： 0～300m中間量程任選    線長:含5米線     壓力類型：表壓

精度等級： 0.2級 0.5級    長期穩定性：  ≤0.1F?S/年

溫度漂移： ±0.01%FS/℃

供電范圍： 12～36VDC

輸出信號： 4～20mA  RS485   4～20mAHART可選

介質溫度： -30～60℃

環境溫度： -40～85℃

防護等級： IP68

防爆等級： ExiaⅡBT4

采樣頻率： ≤2ms

探頭材料： 隔膜316L, 過程接頭304，

負載能力：（電流型）250~1425Ω

二、 外形及安裝

外形結構見圖1，UDM-30液位變送器（軟線投入式）由殼體、放大器、接線端子、防護帽、中空導線等組成，根據用戶的需要可以選用指針表，液晶表頭顯示。

三 、安裝方法

⑴ 選擇易于操作、維護的地方進行安裝；

⑵ 應盡量遠離振動源安裝；

⑶ 應盡量遠離熱源的地方；

⑷ 投入式液位變送器安裝時，金屬探頭要沉入容器底部。

四、 電氣連接

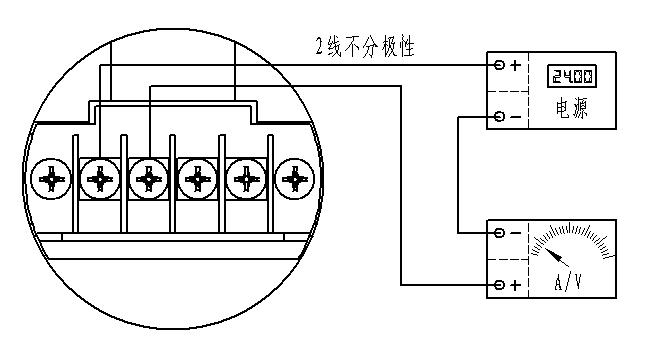

打開儀表后蓋（接線端子面），見接線端子，電源連接見下圖

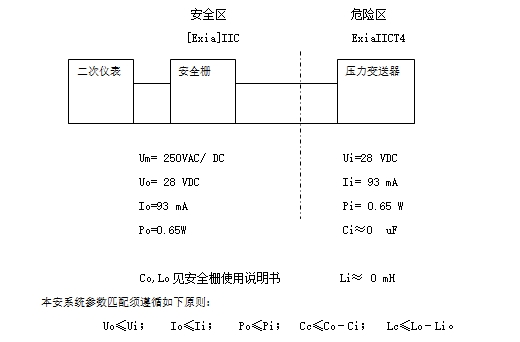

本安系統接線圖如下：

五、靜壓測量原理：

當傳感器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H + Po式中：

P： 液位計迎液面所受力

ρ：被測液體密度

g： 重力加速度（調試時按照9.8015）

Po： 液面上大氣壓

H： 傳感器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po，使傳感器測得壓力為：ρ.g.H，顯然,通過測取壓力P，可以得到液位深度。

六、液晶顯示模塊變送器按鍵

1、   清零

確保變送器處于通電狀態并且處于零壓力受壓狀態，同時按住S按鍵和Z按鍵 5秒以上，然后同時釋放兩按鍵，再次同時按住兩按鍵保持3秒左右，變送器將按當前壓力值進行清零。

2、   修改量程下限  上限

    按住M鍵5秒左右進入，依次按Z鍵，顯示.L0WER(下限)，按M鍵確定，按S鍵移位，按Z鍵修改數值，按M鍵確定并進入下一菜單

3、   修改上限

     按住M鍵5秒左右進入，依次按Z鍵，顯示.L0WER(下限)，按M鍵確定，按S鍵移位，按Z鍵修改數值，按M鍵確定并進入下一菜單UPPER(上限)，修改參考下限修改方法。

注：安裝完畢，進行一次變送器的清零操作

七 、常見故障分析與排除

若故障現象不屬上述范圍，請于我公司售后服務取得聯系

八、 安全使用注意事項

⑴ 搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。

⑵ 變送器進壓口內有隔離膜片，切勿人為用異物觸碰。

⑶ 電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞。

⑷ 投入式液位變送器安裝，請勿利用導線吊裝產品之外的重物。

⑸ 探頭定期清淤，以免進壓口阻塞。

⑹ 導線為特制防水導線，安裝、使用過程中應杜絕磨損、刺破、劃傷導線，若現場存在以上問題，導線應采取保護措施。此類問題的發生造成故障的，廠家維修時要收取導線的費用。

⑺ 安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理。

(8)如果變送器出現故障，請于我公司的售后服務取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶以下信息：

現場環境描述：

故障現象：

九、訂貨須知

產品選型應注意的有關參數

A傳感器材料：

B防爆場合使用：

C連接頭材料及連接方式：

D密封件材料：

E精度

F量程范圍：

G是否帶其它附加選擇。

H測量介質、溫度。
