產品概述

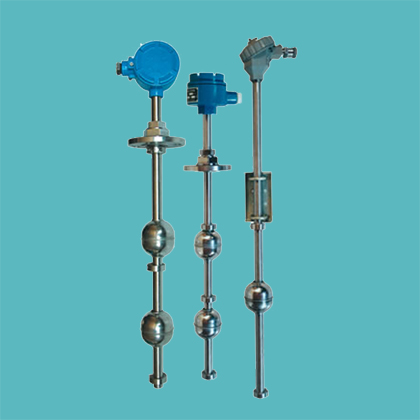

UQK-100系列干簧式浮球液位控制器，與電機起動控制裝置配套，用以控制工業或民用水槽、水箱、地坑、水塔和各種酸堿貯液槽的液位。
控制器選用不同的材質，配合不同的安裝方式，可適用于各種液體介質如水、油、酸堿溶液、污水等導電、非導電液體及含有懸浮物的介質，還能克服假液位對探測的影響。
控制器內觸電面積大，惰性氣體保護、能開斷高壓大電流負荷而無火花。觸點燒蝕小，工作壽命長。
控制方案共有六個，可用于各種不同的控制系統中。
產品特色
UQK-100 系列浮球式液位控制器 干簧式浮球液位控制器，與電機起動控制裝置配套，用以控制工業或民用水槽、水箱、地坑、水塔和各種酸堿貯液槽的液位。 磁性浮球隨被測液位沿測量導管作上下移動，其磁性使導管內相應位置的干簧管瞬時切換，輸出相應的控制，使液位在規定的范圍內。 位置觸點信號與報警電路配合，可做為危險液位（超上限、超下限）報警及控制用。技術參數指標
控制范圍：H=200~8000mm（超出4000時分節組裝）；
輸出信號：干簧觸點380VAC、2A、壽命5×10次；
控制介質：比重≥0.4g/Cm
工作壓力：0~0.6MPa（特殊訂貨可達2.5MPa）；
控制靈敏度：10mm；
介質粘度：≤0.05Pa?S
使用環境：溫度-10~55℃，濕度≤85%，無強烈振動；
工作原理
磁性浮球隨被測液位沿測量導管作上下移動，其磁性使導管內相應位置的干簧管瞬時切換，輸出相應的控制，使液位在規定的范圍內。
位置觸點信號與報警電路配合，可做為危險液位（超上限、超下限）報警及控制用。
UQK-100系列液位控制器可以與本公司UQKX系列液位控制箱配合使用對1~3臺 20KW以內的注液泵或抽液泵進行自動控制，也可以自己另配控制電路，以達到相應的控制目的。
自動控制方案共有六種，見圖表二，用戶可根據實際情況自動選擇也可提出其它控制方案，訂貨時請附圖。
安裝注意事項
控制器在安裝時應注意避免彎曲和顛震，以防損壞內部信號點，較長時尤其要注意，超出4m時為運輸方便，需用戶現場裝配；先將導桿連接起來用瞬間粘合劑粘結，再將信號芯子固定住，經檢驗均正常后方可安裝
四氟塑料涂層是為防止腐蝕而設，安裝時要小心。不要碰破劃傷四氟，以免丟失防腐效果。
